什么是射頻微波功率放大器
放大器具有不同的分類方法。通常，對放大器組件在整個信號擺幅周期內工作的時間進行分類，即導通角之差。通過為放大器組件安排不同的偏置條件，可以制造放大器。在不同的狀態下工作。在EMC領域，固態放大器中最常用的偏置方法是A類，AB類和C類。
甲類功放
在輸入正弦信號的整個周期內，A類放大器的有源器件被打開。人們普遍認為A類放大器和線性放大器是同義的，輸出信號是輸入信號的線性放大。在無線通信應用中，必須考慮復調制信號時的情況。在EMC應用中，輸入信號相對簡單，放大器必須在功率壓縮閾值下工作。A類放大器是EMC領域中常用的功率放大器，其工作原理圖如圖所示。

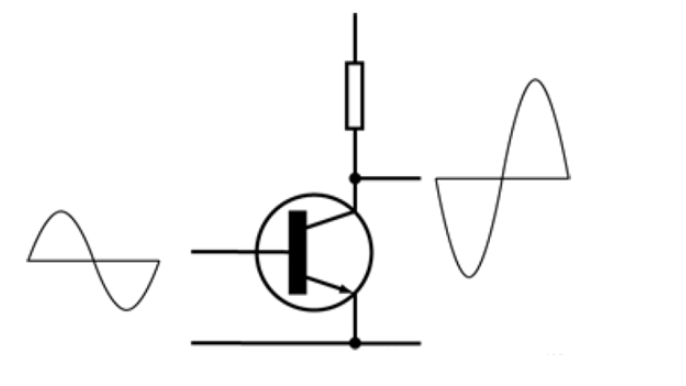

A類放大器工作原理圖
不管是否存在RF輸入信號，A類放大器的偏置設置都應使晶體管的靜態工作點以器件電流為中心，以確保其在線性工作區域內以足夠的電壓范圍工作整個輸入。信號幅度的變化被復制而沒有被削波或壓縮。
A類放大器的優點：
A類設計比其他類型的設計更簡單，并且輸出部分可以具有一個設備。
當器件通過偏置設置在傳輸特性的線性部分中工作時，放大器可以以更高的精度重現更多功率的輸入信號，并且當輸入信號功率增加1時，輸出功率也增加1 dB。 dB，所以它是線性放大器。
當工作在線性區域時，其他頻率分量產生的能量很小，即諧波很小。
由于該設備始終通過偏置電壓設置處于活動狀態，并且不會關閉，因此沒有“開啟”時間。
可以忠實地再現連續波和脈沖連續波信號。
A類放大器的缺點：
由于靜態工作電流約為最大輸出電流的一半，因此效率相對較低。從理論上講，最大效率為50％，但是實際效率會因輸出損耗而降低，例如濾波器，合路器，耦合器，隔離器，功率轉換效率等，這可能會使驅動效率降低約10％。
如果通過A類放大器需要更高的輸出功率，那么浪費的功率和隨之產生的熱量將大大增加。對于傳遞給負載的每瓦功率，該放大器最多消耗9瓦熱量。對于大功率A類放大器，這意味著需要非常大且昂貴的電源和散熱器。
對于散熱不足的A類功率放大器，溫度升高10°C將導致內部功率器件的MTBF大大降低。
AB類放大器
在討論AB類放大器之前，讓我們簡要介紹一下B類放大器。B類放大器的晶體管偏置使器件?只能導通輸入信號的一半周期，而在另一半周期內關閉。為了在整個周期內重現信號，可以使用雙管B類推挽電路，如圖所示。B類放大器偏移設置
當沒有輸入信號時，這會使設備的輸出電流為零，并且每個設備僅在特定的信號半周期內工作。因此，B類放大器效率很高，理論上可以達到78.5％?。但是，由兩個管交替打開和關閉引起的交叉失真使線性度變差。這種交叉失真的存在使其不適用于商業電磁兼容性標準。AB類放大器也常用于EMC領域，其工作原理圖如圖所示。
AB類放大器試圖使工作效率接近B類放大器，而線性度卻接近A類放大器。通過調整偏置電壓設置，可以像輸入B類放大器一樣在輸入信號的半個周期內打開AB類放大器中的每個電子管。?但在兩個半周期中，每個管都會有一個很小的區域，該區域會打開，從而避免了兩個管同時關閉的間隔。結果，當將來自兩個器件的波形組合在一起時，由交叉點引起的交叉失真將大大減少或完全消除。通過精確設置靜態工作點，AB類放大器可以確保其諧波/失真性能足以滿足EMC領域的要求，即其線性度可以滿足商業電磁兼容性測試標準IEC61000-4-3和IEC61000-4-6的需求。
與B類放大器相比，AB類放大器在線性方面犧牲了一些效率，但與A類放大器相比卻具有更高的效率（理論上為60％至65％）。
AB類放大器的優點：
頻率范圍更小，價格更便宜。
與A類放大器相比，功率效率大大提高。
對于相同的功率等級和功率等級，AB類放大器可以設計為使用比A類更少的設備。
空氣冷卻，比A類放大器的冷卻器輕。
AB類放大器的缺點：
產生的諧波需要注意特定產品給出的規格，尤其是二次諧波。通過仔細調整偏置設置并使用推挽拓?fù)洌?/span>AB類放大器可以顯著抑制諧波。
