線路板開發注意事項
在電路設計中有許多注意事項，根據我多年的工作經驗，總結出一下工作經驗：
1、在電路板開發之前需要詳盡的了解需求，重要的話說三遍，需求、需求、需求，需求是我們的向?qū)悄繕?biāo)，干活不由東累死一場空，作為一個電路板開發工程師，一定要跟產品經理或甲方溝通好需求，了解整塊板子的功能，工作環境等，必須留有文檔或郵件記錄。
2、整塊電路板的輸入和輸出，輸入電源的電壓是多少？波動范圍是多少？輸入信號的頻率是多少？輸出電源的電壓及功率是多少？輸出信號的頻率是多少？
例如：輸入電壓是220V，就要考慮加一個開關電源模塊；輸入電壓是交流就要考慮增加一個DC-DC模塊；所有的信號線都要考慮的干擾問題，要盡量走直線。
3、電路板設計中要將整塊電路板中所有模塊的電壓電流功率要計算出來，做到胸有成竹；因?yàn)椴季€及元器件的選型需要考慮到。
例如：LM2596在不同的功率輸出下器電感和電容選型都不一樣；LDO線性穩壓的選型就要注意電流大小了

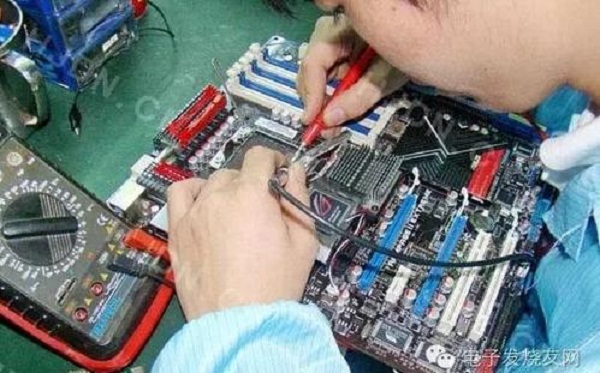

4、電路板設計階段一定要留出測試PAD或測試孔，沒調走線都要有，國外大公司的電路板，批量生產的板子上面都有測試點；電路板開發的前期好處是自己方便測試、后期生產方便工裝流水測試，特別是批量生產的電路板。
5、電路板設計過程中，每個器件工作責任范圍是那些，此元器件是否能承擔此任，請查找資料，在畫原理圖的時候都標注出來。
例如：按鍵防抖動的電容選擇，儲能電容的大小，限流電阻的大小及電阻的額定功率是多少等等
6、在電路板開發的過程中，對于不確定的部分，要留出兩個以上的解決方案，用0歐姆電阻來選擇不同線路，因?yàn)樵O(shè)計總比打板焊接快，這樣可以提高工作效率
