低功耗電路電池電壓測量pcb設計
相信大家都遇到過低功耗電路電池電量檢測的PCB設計。如何測量電池的電壓呢？采用運放來進行測量肯定不考慮，因?yàn)檫\(yùn)放也是耗電單元。
那么我們考慮一下電阻分壓進行電壓測量，因需要考慮到低功耗因素，串聯電阻就必須很大，如果電池電壓=3.8V，分壓電路電流設為0.1uA，那么串聯電阻高達38MΩ；對于一般的MCU的ADC輸入阻抗是50K，這樣ADC測試的值要低于實際的值（因?yàn)锳DC測量實際就是測量單位時間結束后電容兩端的電壓，從而計算出電壓）。那么下面我來大家推薦我的PCB設計：

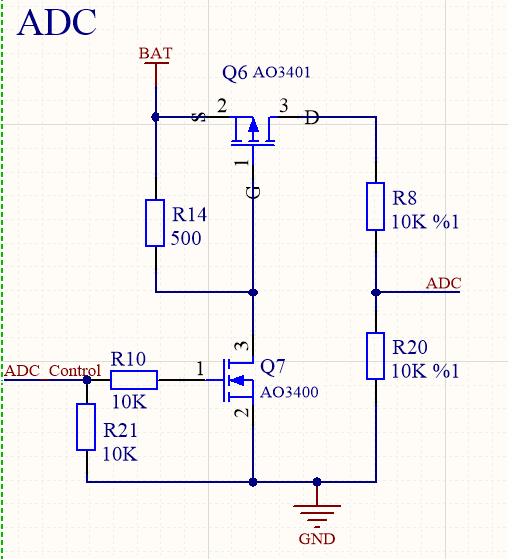

本電路的核心是在PMOS管AO3401。當需要測量BAT電壓時ADC_Control輸出高電平，NMOS管Q7打開，Q6 的GS壓差是-3.8V，所以Q6導通，則是可以進行電壓測量。當電路休眠時，ADC_Control輸出低電平，Q6關閉，整個ADC電路不耗電。
總結：在PCB設計中，請不要忽略PMOS管的作用，它有高側位打開、內阻小等優點。
