繪制電路原理圖的十大注意點
pcb設計(電路設計)從原理圖設計開始。與PCB布局不同，原理圖是更具理論性的，描述了組件如何電連接。盡管您不一定會知道在繪制原理圖時各部分之間的物理連接方式，但您將確切地知道信號如何在電路中流通。
1、清楚地顯示電線的連接方式首先

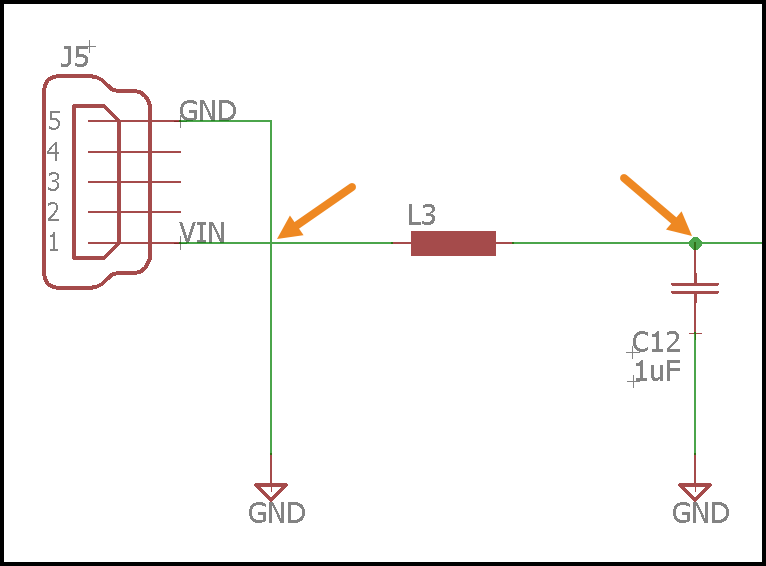

每當有兩條線形成一個結并共享一個電氣連接時，該交叉點就需要一個結點。這是每個原理圖設計中的標準做法。

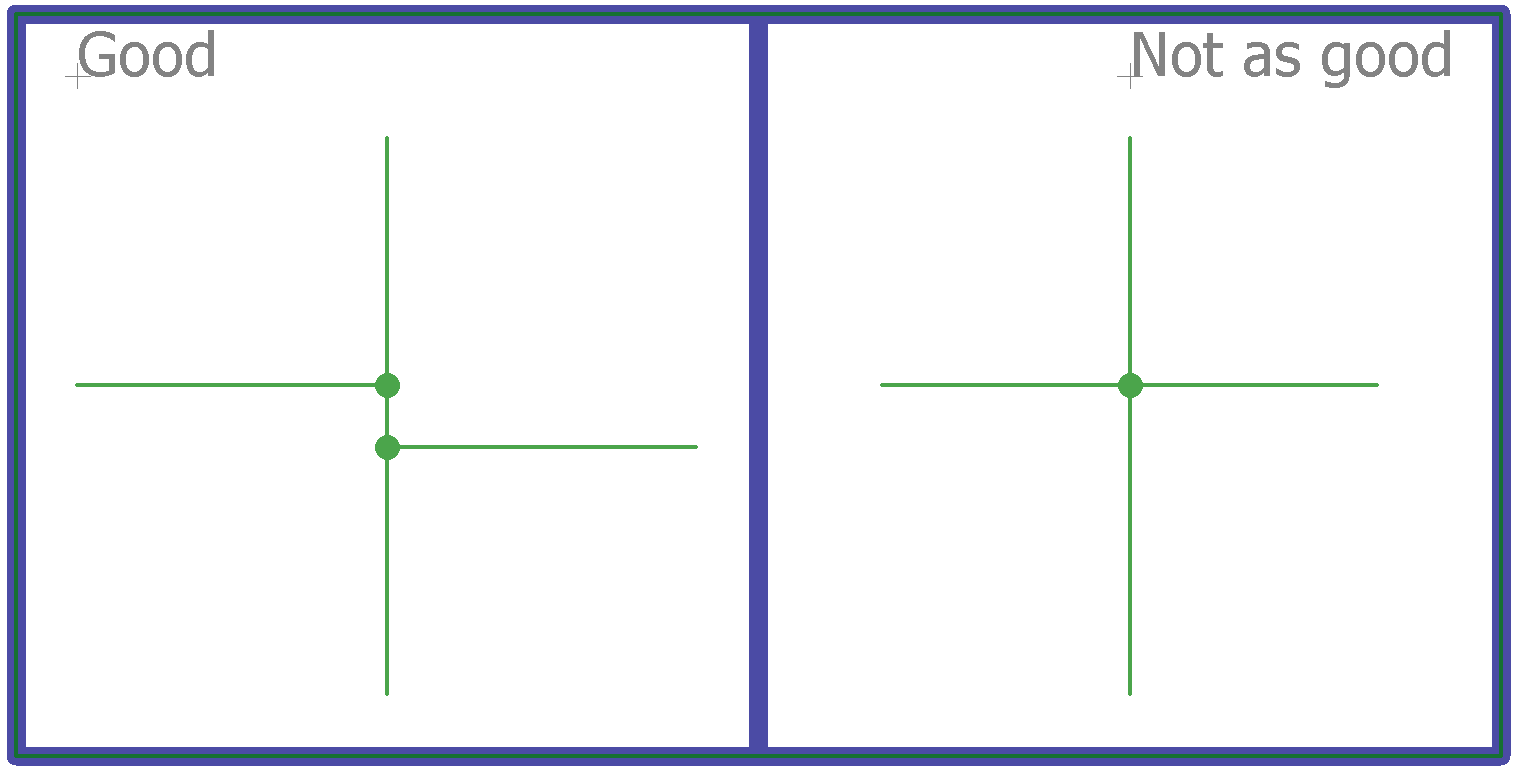

你可以看到有和沒有連接點的一組重疊和連接的網絡。當添加相交的結點，還建議避免四通，因?yàn)檫@可能會增加讀取電路時的混亂。而是選擇一組共享的交叉點，如下圖所示，其中每個交叉點都有自己的唯一連接。這樣可以更輕松地準確理解正確的連接并避免誤解。
減少四路交叉點，以使原理圖易于閱讀。
2、在合理的情況下完成網絡連接

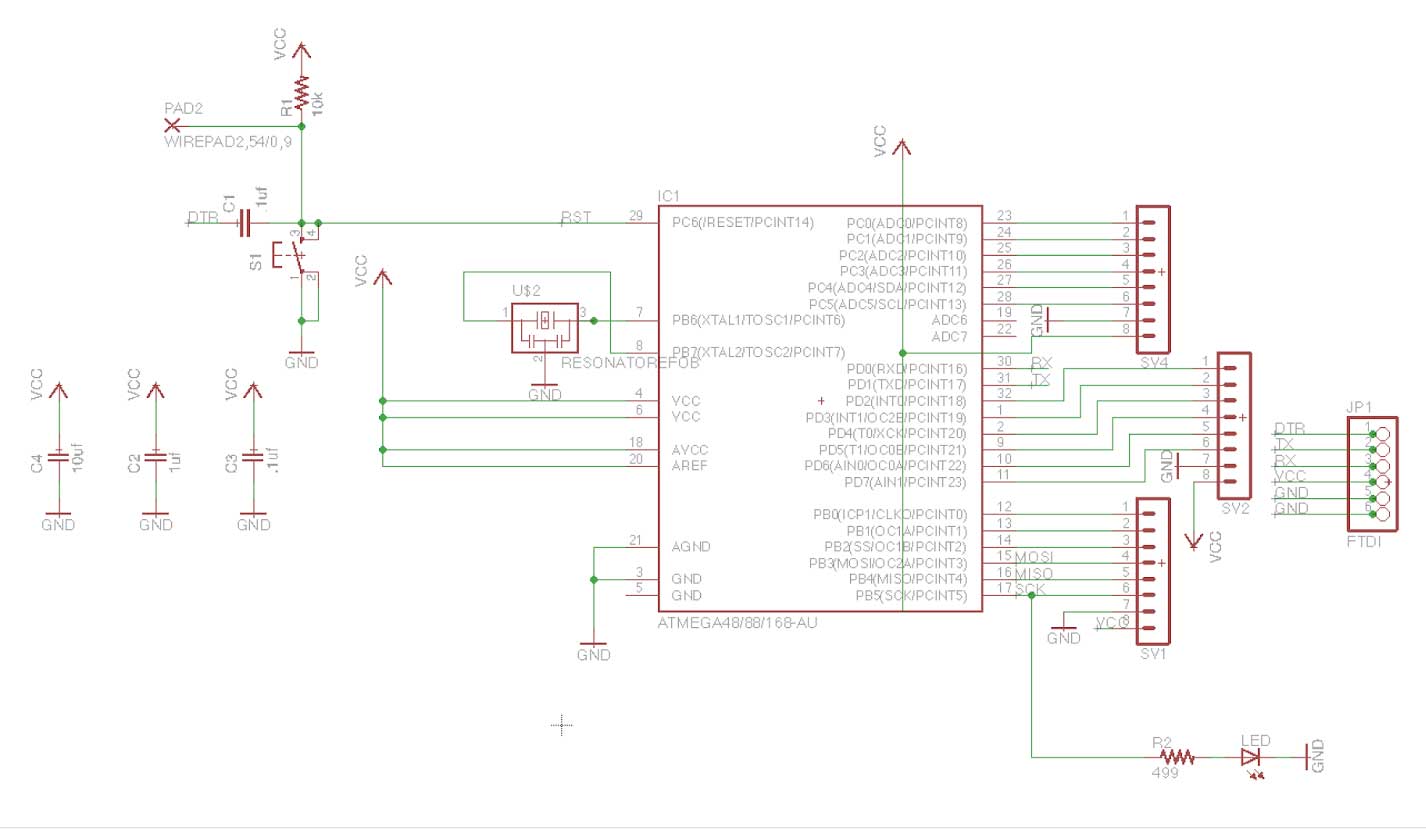

原理圖的整個目標是電路在閱讀或交給其他工程師時盡可能地易于理解。為了提高可讀性，必須在不需要時盡量減少不必要的網絡連接。在原理圖上繪制集成電路（IC）符號時，通常會看到這種情況。工程師通常不會只在一個地方畫幾十個網，而只是指定一個特定針的網絡名，該網名與另一個設備上的一個針相關聯，而無需連接這兩個設備。這樣做可以提高原理圖的可讀性，而不會增加任何不必要的混亂。
將線上的所有網絡都連接到其IC上，將形成一個混亂的原理圖！
同時，建議盡量減少的網絡名長度。將網絡命名為“CLK” 要比 “PIC的10 MHz時鐘” 更為簡單有效。
3、始終在同一設備上使用相同的符號

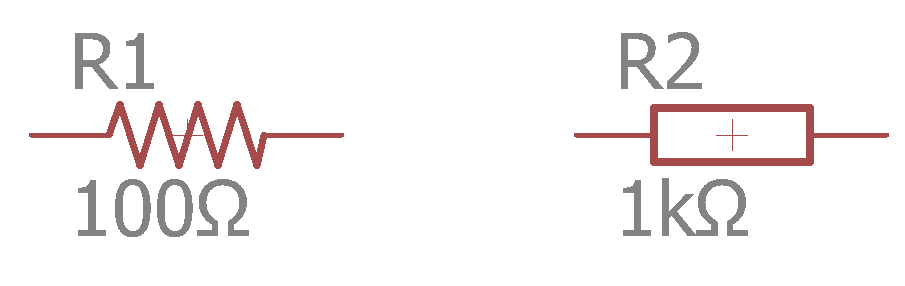

如果這是 第一張示意圖，那么您可能會驚訝地發現可以使用幾種不同的方法來繪制示意圖符號。為使原理圖上的內容井井有條，請始終使用相同的符號表示相同的設備。
在繪制原理圖之前，請花一些時間檢查所有已知的電氣符號，并在每個項目中一致使用它們。
4、確保每個零件都有唯一的代號
這是提高原理圖一致性和可讀性的另一個技巧。電路上的每個符號都需要有自己的唯一標記，以便易于識別每個部分。例如，每個電阻應遵循R1，R2，R3等一致的命名順序。按照同樣的思路，如果打算使用具有特定性能要求的組件，則還應考慮在符號上添加標簽。例如，您可能需要為具有特定走線寬度要求，特殊屏蔽需求或阻抗的元件添加標簽。
5、保持文本放置一致

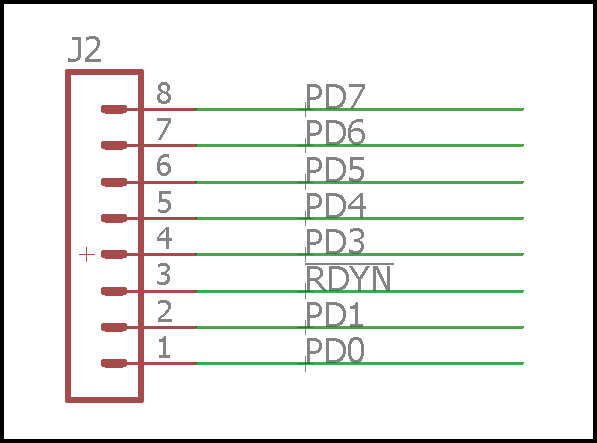

水平和垂直方向混合使用元件值是閱讀性大大降低。如下圖所示：
在原理圖上放置符號時，無論組件的放置位置如何，都要花時間將所有名稱和值正確地定向在同一方向上。這將使 原理圖更容易被其他工程師閱讀和參考。
6、合理安排示意圖
繪制原理圖時，請務必牢記電路在邏輯上的流動方式。對于大多數電氣原理圖，除了一些較小的例外，信號輸入將始終來自左側，而信號輸出將始終位于右側。電源將從頂部和地面開始，或者負電壓將到達底部。繪制原理圖時，確保符號的放置和網絡的連接始終遵循此邏輯流程。這將使將來參考原理圖變得更加容易，并且也使其他工程師更容易閱讀。
7、將原理圖分成邏輯塊

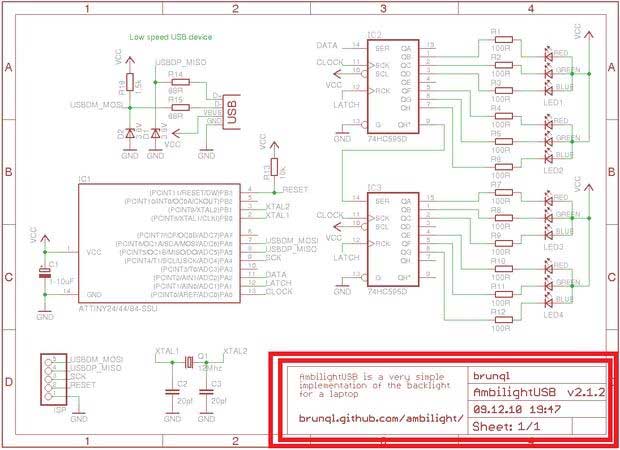

設計一個多種功能的復雜電路，這些功能可以在邏輯上分開，則可以這樣做。當主要功能區域在其自己的單獨工作表中明確定義時，這使檢查電路和對電路進行故障排除更加容易。如下圖所示：
如果原理圖不夠大，無法為每個功能塊單獨使用圖紙，則至少應考慮在每個部分周圍添加框架，并在每個框架添加標簽。另外，不要害怕在原理圖圖紙上留下空白。目的不是要填滿原理圖的每個角落，而是要使電路在邏輯上保持分離和井井有條，以便于閱讀。
8、設計原理圖以便于可打印
建議始終使用可在標準紙上輕松打印和查看的原理圖。建議使用A4尺寸。
9、將去耦電容放在其設備旁邊
在原理圖上放置去耦電容時，請確保將其靠近要放置在物理PCB布局上的組件附近。這將有助于另一位工程師快速了解一組電容器的意圖。

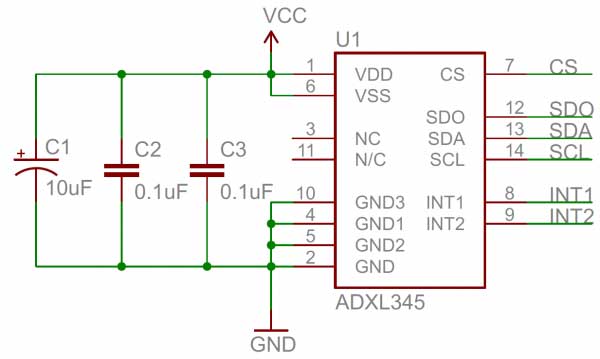

附近有一個帶3個去耦電容的集成電路。
10、記住標題欄
在原理圖的每一頁上始終包含一個標題欄！便于跟蹤多個原理圖圖紙，了解誰設計了它們以及知道您正在查看的設計的哪個版本。添加標題欄時，請將其放在工作表的右下角，并包含以下信息：電路名稱，名稱和創建日期，原理圖圖紙?zhí)枺紤]添加修訂號，以使其易于區分版本
使用標題欄將原理圖圖紙井井有條，井井有條。
原理圖設計！當涉及原理圖時，目標始終是關注清晰度。原理圖是否足夠容易讓其他工程師一眼理解？更重要的是，如果一年后再次拿起原理圖，您將能夠閱讀和解釋所繪制的內容嗎？原理圖是每個電路設計的基礎，花時間盡可能清楚地傳達信息是很有意義的。如果您需要將原理圖傳遞給另一位工程師進行PCB布局過程，這將有所幫助，并且還有助于在后期生產中對電路進行故障排除。
